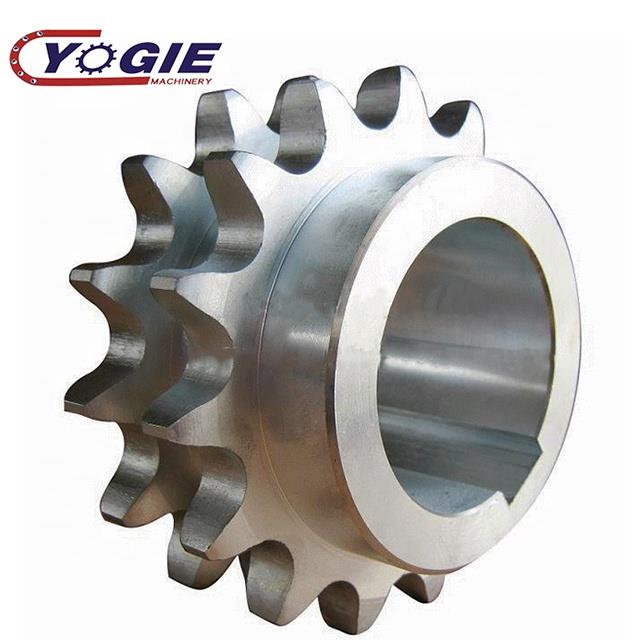

Tandwiel Indruction
[tandwiel]: een wiel met een tandwieltype voor het in elkaar grijpen met een nauwkeurige steek op een kettingschakel of kabel [kettingwiel]: een massief of spaakwiel en (rol) De ketting grijpt in om beweging over te brengen.
Tandwielen worden veel gebruikt in chemische transmissie, textielmachines, voedselverwerking, instrumentatie, aardoliemachines en andere industrieën.
Invoering
Tandwiel parameter berekeningsformule:
Diameter cirkelcirkel: d = p / sin (180 ° / z) p = steek
Tandcirkel (buitendiameter): D = p × (0,54 + cot180 ° / z)
Gemeenschappelijke tandwielsteek:
3/8 = 9.525 1/2 = 12.7 5/8 = 15.875 3/4 = 19.05
3 punten 4 punten 5 punten 6 punten
Diameter cirkelcirkel: d = p / sin (180 ° / z)
Diameter tandcirkel: dmax = d + 1,25p-d1
dmin = d + (1-1.6 / z) p-d1
Tandworteldiameter: df = d-d1
Opmerking: p kettingsteek
z Tandwieltanden
d1 kettingrol diameter
Het eenvoudigste algoritme is {? Minuten} = delende cirkeldiameter gedeeld door {tandnummer + 2}
Tandwielmodel: inclusief niet-standaard tandwiel (aangepast volgens klanttekeningen), standaard tandwiel (Amerikaanse standaard en metrisch).
Tandwiel gemeenschappelijk materiaal: C45
Tandwielen veelgebruikte verwerkingsmethoden: afschrikbehandeling, behandeling voor het zwart maken van oppervlakken.
Algemene principes voor selectie van tandwieltanden:
19 tanden of meer
Het wordt over het algemeen gebruikt voor actieve kettingwielen die op gemiddelde en hoge snelheden lopen onder normale bedrijfsomstandigheden.
17 tanden
Alleen voor actieve tandwielen met kleine steek.
23 tanden of meer
Aanbevolen voor impactsituaties. Wanneer de snelheidsverhouding laag is, kan het gebruik van een tandwiel met hoog aantal tanden de rotatie van de i-link, de trekbelasting van de ketting en de belasting van het lager aanzienlijk verminderen.
Structureel ontwerp
1. Tandprofiel van het kettingwiel Het profiel van het kettingwiel moet ervoor zorgen dat de ketting soepel en energiebesparend het gaas binnenkomt en verlaat, de impact en contactspanning van de kettingschakel tijdens het inknijpen minimaliseert en gemakkelijk te verwerken is.
Het algemeen gebruikte tandprofiel aan het einde van een tandwiel bestaat uit drie segmenten van bogen aa, ab, cd en een segment van rechte lijn bc. De tandvorm wordt verwerkt door standaardgereedschap. Het is niet nodig om de eindtandvorm op de tandwieltekening te tekenen. Het is alleen nodig om aan te geven "de tandvorm is vervaardigd volgens 3RGB1244-85" op de tekening. Raadpleeg de relevante ontwerphandleiding voor de afmetingen. De parameterberekening is eerder vermeld, zonder de beschrijving te herhalen!
Tandwielstructuur
Figuur 3 toont vier algemeen gebruikte kettingwielstructuren. Tandwiel met kleine diameter wordt in het algemeen als een geheel gemaakt (figuur 3a), kettingwiel met gemiddelde diameter wordt meestal als een spaaktype gemaakt. Gemaakt in een gecombineerd type (figuur 3d), op dit moment kunnen het tandwiel en de wielkern van verschillende materialen worden gemaakt! Bijvoorbeeld C45, roestvrij staal en andere materialen.
3. Tandwielmateriaal
Het materiaal van het tandwiel moet ervoor zorgen dat de tanden voldoende sterkte en slijtvastheid hebben, zodat het tandoppervlak van het tandwiel in het algemeen met warmte wordt behandeld om een bepaalde hardheid te bereiken.
