Toegepaste materialen

Materialen voor ringen en rollende elementen

Over het algemeen zijn de wentellager rollende elementen gemaakt van gehard koolstofchroom dragend staal. De kwaliteiten zijn gemaakt van GCr15 of GCr15SiMn-staal; Draaischijflagerringen zijn gemaakt van aan de oppervlakte gehard staal. Wanneer de gebruiker geen speciale vereisten heeft, wordt meestal 50Mn-staal gebruikt. Specifieke gebruiksomstandigheden selecteren andere merken oppervlakte gehard staal, zoals 42CrMo, 5CrMnMo enzovoort.

Materiaal voor kooi

De houder voor draaitafellagers heeft structurele vormen zoals integrale, gesegmenteerde en isolatiebloktypen. De integrale en gesegmenteerde kooien zijn gemaakt van 20 # staal of ZL102 gegoten aluminiumlegering. Het isolatiebloktype is gemaakt van polyamide 1010-hars, ZL102 gegoten aluminiumlegering, enz.

Materiaal voor afdichtring

Het materiaal van de roterende lagerafdichtring is gemaakt van oliebestendig rubber of nitrilrubber.

De code van de leveringsstatus van het ferrulmateriaal en de blanco is in overeenstemming met de tabel. "T" in de tabel geeft aan dat de planodeerplaat wordt geleverd in de gedoofde en geharde toestand, en "Z" geeft aan dat de planodeerplaat wordt geleverd in de genormaliseerde toestand.

De diameter van de middelste cirkel van het rollende lichaam is 3150 mm, de kogeldiameter is 75 mm, de tandwielmodulus is m = 20 mm, het ringmateriaal is 50Mn en de interne getande vierpuntige contactbal die is vervaardigd door het blanco materiaal is genormaliseerd.

Draaischijf lager materiaal

Over het algemeen wordt 50Mn gebruikt voor lagerringen van draaitafels, maar 42CrMo wordt soms gebruikt om te voldoen aan de behoeften van de gastheer in speciale toepassingen. Het rollende element wordt meestal gekozen uit GCr15SiMn. De types van de houder omvatten verschillende structurele types zoals integraaltype, gesegmenteerd type en isolatiebloktype. De integrale of gesegmenteerde houder is gemaakt van 20 # staal of ZL102 gegoten aluminiumlegering. De afstandhouderblokhouder is gemaakt van polyamide 1010-hars, ZL102 gegoten aluminiumlegering of QA110-3-1.5 aluminiumbrons. Materiaal afdichtring: oliebestendig rubber, fluorhoudend rubber, oliebestendig nitrilrubber.

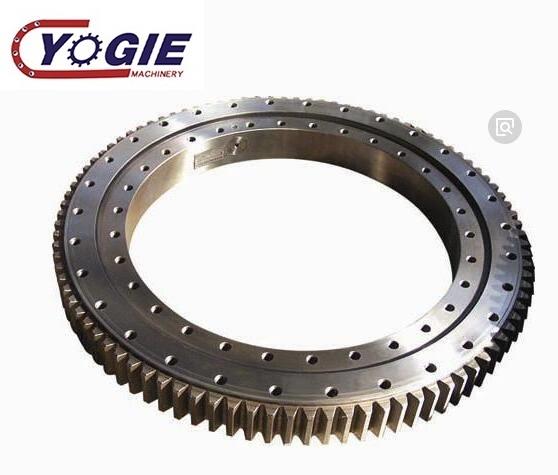

De structuur van draaitafellagers wordt vaak gebruikt in eenrijige, dubbele rij vierpunts contactbal draaitafellagers, dubbele rij hoekige contactstuwkogel draaitafellagers, kruiscilindrische rol en kruis taps toelopende rol draaitafellagers, drie rij cilindrische draaitafellagers, ballen Verschillende structurele vormen zoals kolom hybride draaitafellagers. De bovengenoemde verschillende soorten lagers zijn onderverdeeld in verschillende soorten, zoals het type zonder tanden, het type externe tanden en het type interne tanden, afhankelijk van of ze tanden en tandwielen hebben

Smering van lagers

De meeste draaitafellagers werken onder zware belasting en bij lage snelheden. In het algemeen wordt met vet gevulde smering gebruikt om de lagers te smeren om zeer bevredigende resultaten te bereiken. Gebruikelijke vetten zijn onder meer vet op basis van calcium en smering op basis van lithium. Vet, vet op aluminiumbasis en vet op hoge temperatuur, enz., Gebruikers kunnen het meest geschikte vet kiezen op basis van de specifieke situatie.

Lagers afdichten

De afdichting van de draaitafellager is om enerzijds te voorkomen dat het gevulde vet lekt en om te voorkomen dat stof, onzuiverheden en water in de lager binnendringen en de normale werking ervan beïnvloeden. Aangezien de draaitafellagers meestal onder zware belasting en lage snelheid werken, heeft het afdichtingstype van het lager twee structuren van rubberen afdichtring en labyrintafdichting. De rubber verzegelde structuur zelf wordt veel gebruikt omdat deze de voordelen heeft van een eenvoudige structuur, kleine voetafdruk en betrouwbare afdichting. De tekortkomingen zijn echter dat de lip van de rubberen afdichting gemakkelijk vroeg verouderd is en zijn afdichtbaarheid bij hoge temperatuur verliest, dus bij hoge temperatuur. Labyrintafdichtingen moeten worden gebruikt voor draaitafellagers die onder werkomstandigheden werken.

Draaischijflager met drie rijen (zwenklager)

Het zwenklager met drie rijen rollen heeft drie zittingringen gescheiden van elkaar aan de boven- en onderkant, zodat de belasting van elke rij rollen nauwkeurig kan worden bepaald, en het kan verschillende belastingen tegelijkertijd dragen. Het is het draagvermogen van vier producten. Het grootste type, met grote as- en radiale afmetingen, en sterke structuur, vooral geschikt voor zware machines die grotere diameters vereisen, zoals graafmachines op wieltjes, kranen op wielen, scheepskranen, pollepelzwaai en vrachtwagenkranen met grote tonnage. Aan.

Draaischijflagers met dubbele rij hoekcontactkogel (zwenklagers)

Het zwenklager met dubbele volleybal heeft drie races en de raceway moet speciaal worden ontworpen. Het dubbele volleybal-zwenklager heeft relatief grote axiale en radiale afmetingen en een stevige structuur, en is bijzonder geschikt voor het laden en lossen van machines zoals torenkranen en vrachtwagenkranen die middelgrote of grotere diameters vereisen.

Draaischijflagers met één rij gekruiste rollen (zwenklagers)

Zwenklager met enkele rij dwarsrollen, samengesteld uit twee races, compacte structuur, lichtgewicht, hoge productienauwkeurigheid, kleine montageafstand, hoge vereisten voor installatienauwkeurigheid, rollen zijn gerangschikt in een 1: 1 kruisopstelling en kunnen axiale kracht ondersteunen, grote radiaal kracht en kantelmoment. Het wordt veel gebruikt in hijs- en transportmiddelen, technische machines en militaire producten.

Eenrijig vierpunts contactlager draaitafellager (zwenklager)

Het eenrijig vierpunts zwenklager met contactkogellager bestaat uit twee races. Het heeft een compacte structuur en is licht van gewicht. De stalen kogel komt op vier punten in contact met de boogloopbaan. Het kan tegelijkertijd axiale kracht, radiale kracht en kantelend moment dragen.

productie stroomschema

Grondstof → smeden → draaien → inspectie → warmtebehandeling → slijpen → inspectie → blussen en ontlaten → fijn slijpen → fijn slijpen → inspectie → montage → verpakking inspectie → verpakking   → transport → klant.

Materiaal draaischijf draaikrans: 50Mn, 42CRMO, GCR15SIMN, 9CR18MO.

Draaischijf zwenklager nauwkeurigheid: P0, P6, P5, P4, P2 nauwkeurigheid van laag naar hoog, de prijs zal ook van laag naar hoog zijn.
